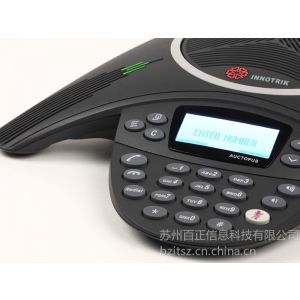

AUCTOPUS-PSTN标准型会议电话产品技术规格说明书

1、应用范围: AUCTOPUS 扩展型会议电话是企业级会议电话的理想之选，适合在大、中、型会议室和办公室中使用。360度范围3米的试音距离涵盖了绝大部分会议应有场景。

2、产品功能和特点:

AUCTOPUS扩展麦会议电话产品是***全新的具有真正的INNOTRIK全双工技术、清晰的语音通话质量，可同时进行双向、自然流畅的会谈，其表现得相当***。其麦克风的拾音灵敏度高，现场与会者在3米之内以正常语音说话，可以自然流畅地与远端会场的与会者交流，这使得每一次通话都成为更高效率的会谈。

其主要功能和特点：

1、全双工——真正的全双工效果具有舒适的临场感

2、喇叭——AGC自动增益控控制提供音频平稳输出

3、麦克风——***丽音技术麦克风话感更真实

4、LCD——超大LCD配合高亮背光商务气息浓烈

5、LED——迷幻红，松石绿无级转换尽显精致

6、外壳——整机外壳电路板均采用94-0等级防火

7、外形——流线外形趋向于***的立体弧度表现

8、LOGO——精致多层喷涂，工艺制造***

9、按键——行业工艺，一百万次超长寿命

3、产品结构:

1.主控机：包括音频处理和功能控制单元、输入键盘、液晶显示屏。

2.电源接口装置：包括电源适配器、模拟电话线转换接口。

3.线缆：包括1根长6.4米主控机连接电缆和1根长2.1米的连接公共模拟电话网的电话线；

4、主控机尺寸： 37.4 x 33.0 x 7.0 （cm）。

5、主控机重量: 960克。

6、电源接口装置尺寸： 22.0 x 9.8 x 6.0（cm）。

7、电源接口装置重量: 720克。

8、电源: AC 220V/50Hz

9、网络接口: 适合RJ-11,模拟PBX或者PSTN接口。

10、按键: 12个标准数字拨号键、摘机键、挂机键、重拨键、会议（100ms闪断）键、静音键、大小音量键、菜单键、上下选择键、返回键、确认键。

11、液晶显示屏: 132x64像素，LED背景光源。

12、拨号特性:采用DTMF双音多频拨号方式。

1.标准频率：低频群 697 Hz、 770 Hz、852Hz、941Hz；

高频群 1209 Hz、1336 Hz、1477 Hz、1633Hz。

2.频偏：≤±1.5％

3.拨号电平：低频群：—9dBm±3dB ，  高频群：—7dBm±3dB。

4.高低频群电平差：任意频率组合中，高频分量电平比低频分量电平高2±1dB。

13、传输特性: 接入模拟电话网测试系统，在免提通话状态下，其发送响度评定值≥10dB(0km)、≤20dB(5km)，接收响度评定值≥-7dB(0km)、≤2dB(5km)。

14.通话状态阻抗：在300~3400Hz频率范围内，通话时的交流阻抗相对于***的平衡网络的稳定平衡回损≥9dB(0km)、≤15dB(2km)，回声平衡回损≥11dB(0km)、≥17dB(2km)。

15、响铃特性:振铃功率灵敏度不大于100mVA。振铃声级可以调节，不小于70dB（A），同时，有LED振铃灯指示。

16、主控机喇叭特性:

1. 频率响应：300Hz to 3400 Hz 。

2.音量调节：可调至94 dB(A) SPL 。

17、音频特性: AUCTOPUS全双工语音通话清晰技术；麦克风拾音范围360度，智能调节，可至4米；麦克风智能选择拾音方向； 动态噪音抑制技术。

18、应用环境: 环境温度-10～+40℃, 相对湿度10%～95%,大气压力86～106kPa，环境噪声≤60dB（A），储存温度：-30°~55°C

19、室内应用建议：1.混响时间：＜0.5秒 2.噪声水平：＜48 dB(A) 。

20、产品清单:主控机、电源接口装置、主机连接电缆、电源线、电话线、操作说明书。

21、产品执行标准:YD/T789-2006 和 GB/T 15279-2002。

22、产品包装盒尺寸： 39.0 x 33.5 x 15.5（cm）。

23、毛重：3400克

24、净重：2200克

25、保修周期:3年。

26、线路连接图
